카프카란?

  • Kafka는 링크드인에서 개발된 분산 메시지 처리 플랫폼으로 대용량 데이터 실시간 스트리밍을 위해 주로 사용합니다.
  • 주로 Message(데이터)를 받아서 필요한 app에 전달해주는 handler 역할로 사용됩니다. 실시간 스트리밍에서는 메시지가 handler에게 정확하게 전달이 되었는지, 처리시간은 빠르게 끝나게 되었는지 등이 중요합니다. 카프카는 이런 충족 사항들을 높은 수준으로 만족하기 때문에 메시지 핸들러 역할(브로커)로 많이 사용됩니다.
  • 많은 기업에서 서비스를 운영함에 있어 카프카를 사용 하고 있습니다.
    • 대표적으로 넷플릭스, 우버, 잘란도, 트위터, 라인, 카카오, 네이버 등이 있으며, 2020년 기준으로는 포춘 100대 기업 중 80% 이상이 카프카를 사용 중 이였다고 합니다. 그만큼 인기가 많은 플랫폼이라고 볼 수 있습니다.
  • 기본구조는 아래 그림과 같이 message를 제공하는 producer, 중계자 역할을 하는 kafka, 그리고 message를 받아서 사용하는 consumer 로 구성되어 있습니다. 각 항목에 대한 설명은 아래에서 추가로 살펴보도록 하겠습니다. alt [출처] : https://data-flair.training/blogs/kafka-architecture/

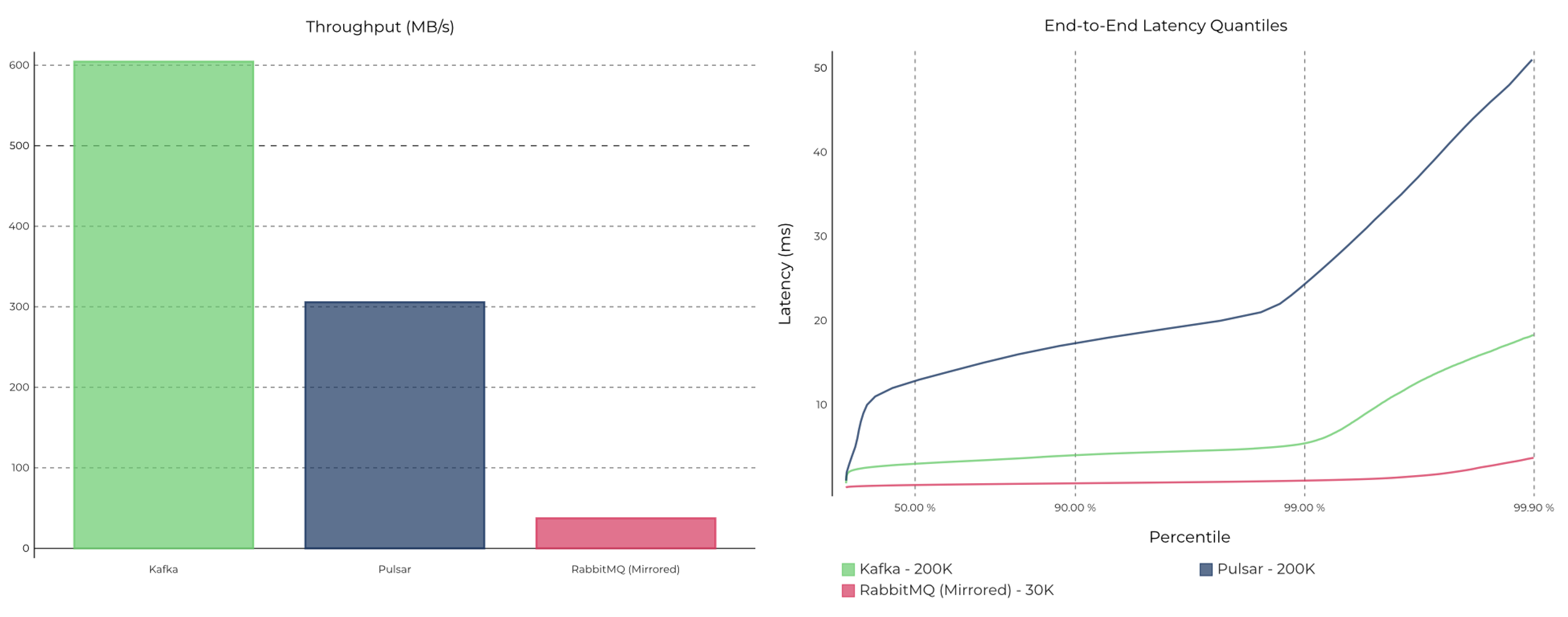

  • 메시지 처리 플랫폼은 카프카 외에도 RabbitMQ, Pulsar 등이 있습니다. 각 플랫폼들은 메시지 처리량 및 반응 속도를 기준으로 Performance 측정이 되는데, 카프카의 메시지 처리량이 다른 것들에 비해 압도적으로 높습니다. 반응 속도는 RabbitMQ가 가장 좋지만 메시지 처리량과 합해서 봤을때는 카프카의 성능이 더 좋다고 볼 수 있습니다. 필요에 따라 RabbitMQ를 사용하는 경우도 존재한다고 합니다. alt

왜 카프카를 사용하나요?

  • 다른 플랫폼과 비교시 높은 성능을 가지고 있습니다. 앞선 설명에서 봤다시피 높은 메시지 처리량과 낮은 지연율을 가지고 있기에 인기가 많습니다.
  • 기업의 서비스 확장에 따라 카프카의 성능을 높여야 한다면 편리하게 Scale out이 가능하도록 높은 확장성을 제공합니다. 카프카가 운영되는 server인 브로커의 확장 용이성이 이에 해당됩니다.
  • 고가용성 (오랜 시간동안 문제없이 작동) 을 보장합니다. if kakao 2018 “카프카, 산전수전 노하우” 발표에 따르면 2년동안 1시간의 문제가 발생하여 약 99.99% 의 가용성을 유지했다고 언급이 되어 있습니다.
    • 데이터를 하나의 server에만 저장하는 것이 아닌 클러스터화된 여러 server에도 저장합니다. 이로 인해 하나의 server가 사용불가 상태가 되더라도 복구가 가능하도록 설계되어 있습니다.

카프카를 사용하는 다양한 사례들

카프카의 기본 구조

  • 카프카는 기본적으로 Pub/ Sub 기반 Event Driven Architecture로 구성되어 있습니다. 주요 요소들로는 아래와 같습니다.

    주요 요소 설명
    브로커 카프카 애플리케이션이 설치된 서버 또는 Node를 뜻함.
    카프카 or 카프카 클러스터 여러 대의 브로커를 구성한 클러스터
    주키퍼 (zookeeper) 카프카의 메타데이터 관리 및 브로커의 정상상태 점검을 담당.
    프로듀서 카프카로 메시지를 보내는 역할을 하는 클라이언트를 총칭.
    컨슈머 카프카에서 메시지를 꺼내가는 역할을 하는 클라이언트를 총칭.
    토픽 카프카 내에서 메시지 피드들을 구분할때 사용 되는 단위.
    파티션 병렬처리 + 고성능을 얻기 위해 하나의 토픽을 여러 개로 나눈 것을 의미
    세그먼트 프로듀서가 전송한 실제 메시지가 브로커의 로컬 디스크에 저장되는 파일을 뜻함
    메시지 or 레코드 프로듀서가 브로커로 전송하거나 컨슈머가 읽어가는 데이터 조각을 뜻함

    alt [출처] : https://data-flair.training/blogs/kafka-architecture/

  • 이것들은 모두 가용성 및 높은 성능의 처리를 위해서 구성된 카프카의 스트럭쳐 입니다. 그 중 카프카의 안정성 유지를 위해 사용되는 리플리케이션(replication), 높은 성능의 메시지 처리를 위한 파티션, 메시지 저장 단위인 세그먼트에 대해 좀 더 알아보도록 하겠습니다.

카프카 - 리플리케이션

  • 메시지를 보낼 때 하나의 브로커로만 보내지 않고 여러 개의 브로커에 동일한 메시지를 보내는 동작을 의미합니다.
  • 메시지를 여러 위치에 분산 저장하기 때문에 하나의 카프카 server(브로커) 에 문제가 발생하더라도 안정성을 유지할 수 있습니다.
  • kafka-topics.sh 명령어에서 --replication-factor 인자를 통해 설정이 가능합니다. 만약 이 값을 3으로 설정하면 3개의 브로커에 동일한 메시지를 저장하게 됩니다.
    • replication-factor는 현재 구성된 카프카 브로커의 개수보다 클 수 없습니다. 3개의 브로커를 통해 4개의 replication factor를 설정하면 에러가 발생합니다.
  • topic을 기준으로 리플리케이션이 되는 것이 아닌 토픽의 파티션을 기준으로 리플리케이션 됩니다. ( 책에서 여러번 강조하는 것을 보아 중요한 내용인 것 같습니다. )
  • 리플리케이션 팩터수가 커지면 안전성이 높아지지만 브로커의 로컬에 저장을 하기 때문에 리소스를 많이 사용하게 됩니다. 복제에 대한 오버헤드를 줄여서 브로커를 효율적으로 사용하는 것이 중요합니다.

    • 추천 replication-factor

      Case 추천 개수
      테스트 or 개발환경 1
      운영 환경 ( 로그성 메시지로서 약간의 유실 허용 ) 2
      운영 한경 ( 유실 허용 X ) 3

파티션

  • 토픽에서 메시지가 처리될때 높은 성능 및 병렬성을 제공해주기 위해 사용되는 컨셉입니다.
  • 하나의 토픽은 여러 개의 파티션을 가집니다. 아래의 이미지에서는 하나의 토픽에 4개의 파티션이 구성되어 있음을 알 수 있습니다. alt
  • 적절한 파티션을 구하는 기준은 각 메시지 크기나 초당 메시지 건수에 따라 달라지므로 정확하게 예측을 하는 것은 힘듭니다. 공식이 존재하긴 하지만 정확하게 예측하는 것은 어렵다고 합니다.
  • 파티션의 수는 초기 생성 후 언제든지 늘릴수는 있지만 반대로 줄일수는 없기 때문에 신중하게 선택을 해야합니다.
    • 책에서는 초기에는 2개 또는 4개 정도로 설정한 후, 메시지 처리량이나 컨슈머의 LAG(프로듀서가 보낸 메시지수 - 컨슈머가 가져간 메시지수)를 모니터링하면서 조금씩 늘려가는 방법이 가장 좋다고 합니다.

세그먼트

  • 카프카는 프로듀서에서 보낸 메시지를 브로커의 Local에 저장을 합니다. 앞선 설명과 같이 토픽-파티션 단위로 구성되어 특정 파일 단위로 메시지를 저장하는데 이 단위를 세그먼트라고 부릅니다.
  • 하나의 파티션에는 여러개의 세그먼트가 존재 할 수 있습니다.
  • /data/kafka-logs/ 경로에 저장이 되며 실제 카프카 서버에서 해당 폴더로 이동해보면 세그먼트가 저장되어 있음을 알 수 있습니다. alt

카프카의 핵심 개념

여러 기업에서 카프카를 서둘러 도입하고 많은 개발자가 좋아하는 이유는 카프카의 높은 처리량, 빠른 응답 속도, 안정성 때문입니다. 하지만 카프카가 어떻게 위와 같은 사항을 충족할 수 있게 되었는지에 대해서는 그다지 잘 알려지지 않았다고 합니다. 각 특성들을 하나씩 살펴보며 카프카를 좀 더 깊이 알아봅시다.

분산 시스템

  • 분산 시스템은 네트워크상에 연결된 컴퓨터들의 그룹을 말하며, 단일 시스템이 갖지 못하는 높은 성능을 목표로 합니다.
  • 성능이 높은 것 이외에도 장애 발생시 다른 서버가 역할을 대신 수행하는 것으로 대응이 가능하며 부하가 높은 경우에는 scale-out을 쉽게 할 수 있다는 장점이 있습니다.
  • 카프카에서도 브로커를 추가하는 것으로 기능 확장이 가능합니다.
    • 최초에는 3대의 브로커를 운영 중이어도 서비스가 증가할 경우 이후에는 총 50대 이상의 브로커를 확장하는 것이 가능합니다.

페이지 캐시

  • 물리 메모리 중 애플리케이션이 사용하지 않는 일부 잔여 메모리를 활용하여 페이지 캐싱용으로 사용.

배치 전송 처리, 압축 전송

  • 메시지를 실시간으로 전달하지 않고 배치로 전송하는 것도 가능합니다. 로그 시스템의 경우 실시간으로 처리하는 것보다는 배치로 처리하는 것이 더 좋습니다.
    • default는 아닌 것 같고 batch.size 를 통해서 조절이 가능한 것으로 보임.
  • 카프카에서는 gzip, snappy, lz4, zstd 등의 압축을 지원합니다. 높은 압축률이 필요한 경우 gzip, zstd를 권장하고 빠른 응답 속도가 필요하다면 lz4, snappy를 권장합니다.

토픽, 파티션, 오프셋

  • 토픽 : 카프카에서 데이터를 저장하는 곳입니다. 흔히 사용하는 이메일 주소 정도의 개념으로 이해하면 좋습니다.
  • 파티션 : 병렬 처리를 위해 하나의 토픽은 여러개의 파티션으로 나눌 수 있습니다.
    • key 값을 기준으로 kafka 자체에서 hashing 하여 파티션 밸런스 조정을 진행합니다.
    • key를 제공하지 않을 경우 라운드 로빈 방식으로 메시지를 전송합니다.
  • 오프셋 : 파티션에 메시지가 저장되는 위치를 Offset이라고 부르며 64bit 정수 단위로 index를 가집니다.
    • 컨슈머에서는 마지막까지 읽은 위치를 알 수 있습니다. ( Commit ) alt

고가용성 보장

  • 카프카는 분산 시스템이기 때문에 하나의 서버나 노드가 다운되어도 다른 서버 또는 노드가 장애가 발생한 서버의 역할을 대신해 안정적인 서비스가 가능합니다. 이러한 것을 보장해주기 위해 사용되는 기능이 카프카의 리플리케이션 기능입니다.
  • 앞의 리플리케이션 항목에서도 언급된 것처럼 리플리케이션 기능은 토픽 자체가 아닌 토픽의 파티션을 복제합니다.
  • 카프카에서는 원본의 경우 리더 라고 부르고 미러링되는 것은 팔로워라고 부릅니다.
    • ex) 리플리케이션 팩터수 2 = 리더 수 1 + 팔로워 수 1 리플리케이션 팩터수 3 = 리더 수 1 + 팔로워 수 2
  • 리플리케이션 팩터수는 무조건 높다고 좋은 것은 아닙니다. 늘어날 수록 안정성은 보장이 되나 디스크 공간을 차지하기 때문에 일반적으로 카프카에서는 리플리케이션 팩터수를 3으로 설정하는 것을 권장합니다.

Zookeeper의 의존성

  • 주키퍼는 분산 어플리케이션에서 코디네이터로 쓰입니다. 하둡, 나이파이, 에이치베이스 등에서도 사용되고 카프카에서도 사용됩니다.
  • 여러대의 서버를 클러스터로 구성하고, 현재 작동중인 서버가 과반수이상 유지된다면 지속적인 서비스가 가능한 구조입니다. 과반수 비교를 위해서는 항상 홀수로 구성되어야 하기 때문에 주키퍼는 홀수를 유지해야 합니다.
  • 주키퍼는 znode를 이용해 카프카의 메타정보를 기록합니다. 이 정보를 통해 노드, 토픽, 컨트롤러 관리 등 매우 중요한 역할을 하고 있습니다.
  • 카프카 3.0에서는 KRaft 알고리즘이라는 것을 사용해 주키퍼 의존성이 제거되었다고 합니다. 하지만 운영 환경에서 사용을 하는 것은 권장되고 있지 않다고 합니다. 이처럼 카프카에서는 주키퍼의 의존성을 제거하려는 추세로 개발을 진행중 입니다.

이처럼 카프카의 기본 컨셉 및 여러 특성에 대해서 정리를 해보았습니다. 메시징 드리븐 아키텍쳐와 분산시스템으로 확장성을 자유롭게 조절을 할 수 있는 것이 참 인상적이였는데요, 다시 한번 디자인 패턴이 참 중요하구나라고 느끼지 않을수가 없었습니다. 다음장부터는 카프카 브로커, 프로듀셔, 컨슈머 순으로 자세하게 알아보도록 하겠습니다. 감사합니다 😃


참고자료

  • 《실전 카프카 개발부터 운영까지》- 고승범 지음
